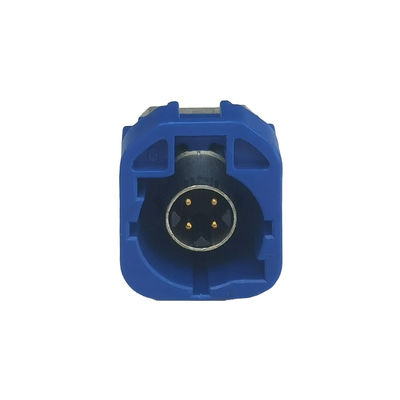

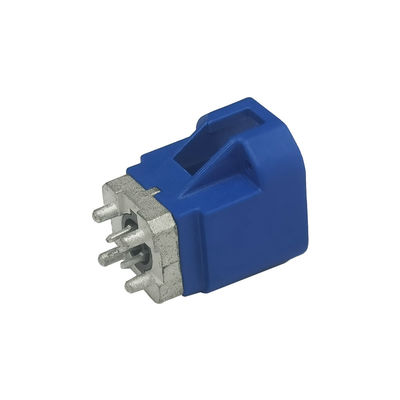

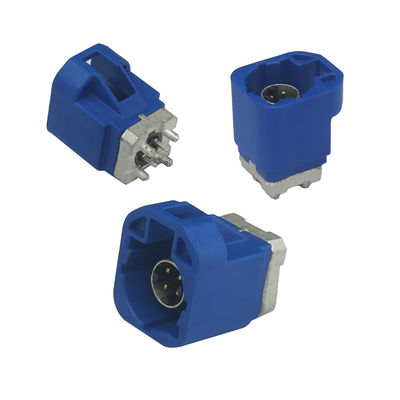

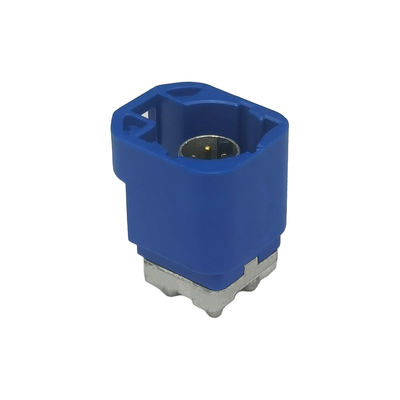

FAKRA HSD LVDS 4Pin PCB Mount 4 Connecteur à broche de contact pour radio de voiture
| Place of Origin | China |
|---|---|
| Nom de marque | LEADSIGN |
| Certification | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Prix | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Voltage de fonctionnement | 60 V RMS | Type de montage | Bâti de PCB/Panel |
|---|---|---|---|
| Nombre de postes | Pin 4 | orientation | Type droit |
| Température de fonctionnement | -40°C à +105°C | Impédance | 100Ω |
| Les services | L'ODM d'OEM acceptent | Nombre de pièces | 20 pièces |
Description de produit
Description du produit:
Il s'agit d'un système numérique avancé spécialisé dans la transmission de signaux différentiels basse tension, bloquant efficacement les interférences de la communication croisée et des sources externes.Ce système d'interconnexion entièrement blindé utilise des câbles quadractifs torsadés blindés de 100 Ω pour assurer des performances optimales..
Utilisant les composants du système HSD standard, ces connecteurs de données à grande vitesse sont à la fois rentables et fiables.Le HSD est couramment utilisé dans les applications Ethernet et est spécialement conçu pour répondre aux exigences rigoureuses de l'industrie automobile.
Spécialement conçu pour le marché automobile, le système d'interconnexion HSD est idéal pour des applications telles que les caméras LVDS, USB et IEEE 1394.le verrouillage, les codes de couleur, et une taille compacte qui répond aux normes mondiales de l'industrie automobile.
Caractéristiques:
Les données haute vitesse (HSD) utilisent un système d'interconnexion entièrement blindé
Le système HSD est conçu pour fonctionner à 100 Ω et est capable d'accueillir des câbles quadrillés torsadés blindés.
- Mécanisme à double verrouillage pour verrouillage primaire et secondaire.
- Méthode de raccordement par crimp utilisée.
- Une forte force de retenue du câble est fournie.
- Les options de codage sur le boîtier en plastique empêchent les erreurs de connexion.
- La prévention des dommages aux broches de contact est assurée.
Paramètres techniques:
| HSD | |
| Codage HSD+2 | Le nom de l'établissement est le suivant: |
| Le code PIN | 4 broches de signal, 2 broches de puissance |
| Les câbles | Par exemple, le DACAR 535, le DACAR 636 |
| Unité d'emballage | sur demande |
| Données électriques | |
| Impédance | 100Ω |
| Plage de fréquences selon le type de câble | DC à 6 GHz |
| Résistance au contact du signal | ≤ 10 mΩ |
| Résistance au contact extérieur | ≤ 7,5 mΩ |
| Voltage d'essai | 250 V rms |
| Voltage de fonctionnement | 60 V rms |
| Données mécaniques | |
| Cycles d'accouplement | ≥ 25 |
| Force d'engagement | ≤ 30 N |
| Force de désengagement | ≥ 5N |
| Fermeture de la force de retenue | ≥ 110N |
| Données environnementales | |
| Plage de température | -40°C à +105°C |
Applications:
Principales applications du système d'interconnexion HSD
Le système HSD est largement utilisé dans une variété d'électronique automobile, notamment:
- Les industries des télécommunications, telles questations de base radio
- électronique d'info-divertissement numérique, fournissant des fonctionnalités de divertissement et de connectivité dans les véhicules
- Réseaux symétriques numériques, permettant le transfert de données à grande vitesse pour les systèmes avancés d'assistance au conducteur et autres composants électroniques
Compatibilité avec les technologies de pointe
Le système d'interconnexion HSD est conçu pour prendre en charge une gamme deUSBversions, y compris1.0,2.0, et3.0, ainsi que d' autresles normes de l'industriepar exempleLVDS,Éthernet,IEEE 1394 (câble à feu), etLe FIVGCette polyvalence en fait un choix très flexible et fiable pour les applications automobiles.
Le code HSD:
Personnalisation:
Nous accueillons les demandes OEM et ODM, offrant des options personnalisables pour les types de câbles, les types de connecteurs et les longueurs de câbles.N'hésitez pas à nous contacter pour plus d'assistance..
Assistance et services:
- Les commandes OEM et ODM sont les bienvenues.
- Des échantillons gratuits sont disponibles; les clients n'ont qu'à payer les frais de messagerie.
- Nous offrons des solutions logistiques flexibles.
- Comptez sur nous pour une livraison rapide et un service exceptionnel.
