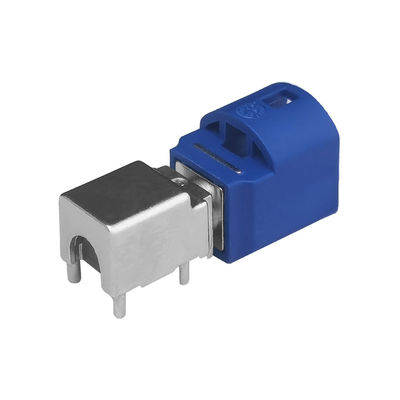

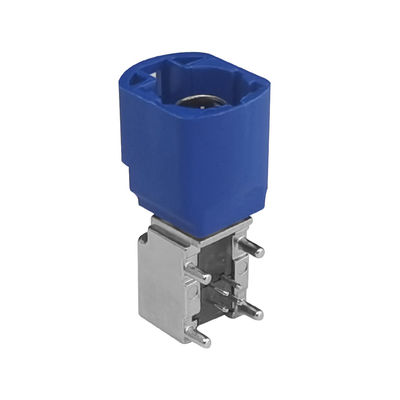

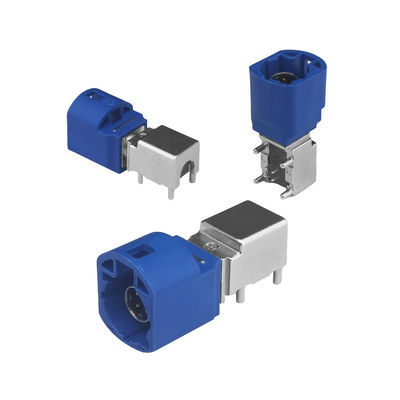

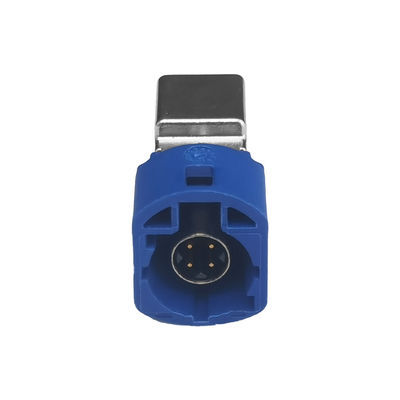

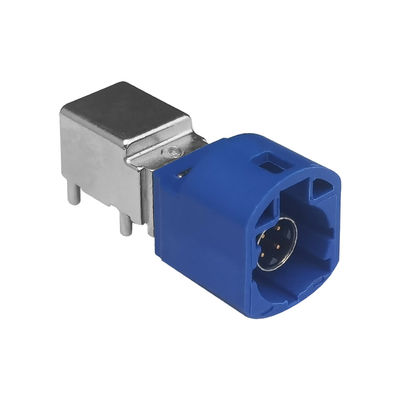

Type de connecteur HSD FAKRA à angle droit pour les connexions d'antenne automobile
| Place of Origin | China |
|---|---|
| Nom de marque | LEADSIGN |
| Certification | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Prix | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Type de montage | Bâti de PCB/Panel | Température de fonctionnement | -40°C à +105°C |
|---|---|---|---|
| Nombre de postes | Pin 4 | Cycles d'accouplement | ≥ 25 |
| Plage de fréquences | DC à 6 GHz | Applications | Applications de caméra LVDS, USB, etIEEE 1394 |
| Les services | L'ODM d'OEM acceptent | Nombre de pièces | 20 pièces |
Description de produit
Description du produit:
C' est un système numérique haute performance pour les signaux différentiels basse tension
Le système HSD est spécialement conçu pour empêcher les interférences du haut-parleur croisé et des sources externes, ce qui en fait une solution très fiable pour la transmission de données.Il utilise un système d'interconnexion entièrement blindé de 100 Ω, qui est capable de gérer des câbles quad-tordus blindés.
Efficace et polyvalent
Le système HSD comprend toutes les pièces nécessaires à une performance optimale et est réputé pour son rapport coût-efficacité.Il est particulièrement adapté à la transmission de données à grande vitesse et est fréquemment utilisé dans les applications Ethernet.Le système répond également aux exigences strictes de l'industrie automobile.
Conçu spécialement pour les applications automobiles
Le système d'interconnexion HSD est spécialement conçu pour le marché automobile, avec des applications telles que la caméra LVDS, l'USB et l'IEEE 1394.options de code de couleur, et est conçu pour répondre aux exigences mondiales de l'automobile tout en conservant une taille compacte.
Caractéristiques:
Système d'interconnexion HSD
Le système d'interconnexion HSD est une solution révolutionnaire pour les connexions de câbles de qualité.Certaines caractéristiques de ce système sont les suivantes::
- Mécanisme à double verrouillage pour verrouillage primaire et secondaire
- Méthode de raccordement par crimp utilisée pour les raccordements sécurisés
- Force de retenue élevée du câble pour des connexions fiables
- Options de codage efficaces sur le boîtier en plastique pour éviter les erreurs de connexion
- Mesures visant à prévenir les dommages aux broches de contact
Le mécanisme à double verrouilleur assure une connexion solide et durable, tandis que la méthode de raccordement par crimp ajoute encore à sa stabilité.minimiser tout risque de déconnexionLes options de codage efficaces sur le boîtier en plastique permettent d'identifier et de connecter facilement les câbles appropriés, ce qui réduit le risque d'erreurs.Le système prend également des précautions pour prévenir les dommages des broches de contact, assurant la longévité et la fonctionnalité des connecteurs.
Paramètres techniques:
| HSD | |
| Codage HSD+2 | Le nom de l'établissement est le suivant: |
| Le code PIN | 4 broches de signal, 2 broches de puissance |
| Les câbles | Par exemple, le DACAR 535, le DACAR 636 |
| Unité d'emballage | sur demande |
| Données électriques | |
| Impédance | 100Ω |
| Plage de fréquences selon le type de câble | DC à 6 GHz |
| Résistance au contact du signal | ≤ 10 mΩ |
| Résistance au contact extérieur | ≤ 7,5 mΩ |
| Voltage d'essai | 250 V rms |
| Voltage de fonctionnement | 60 V rms |
| Données mécaniques | |
| Cycles d'accouplement | ≥ 25 |
| Force d'engagement | ≤ 30 N |
| Force de désengagement | ≥ 5N |
| Fermeture de la force de retenue | ≥ 110N |
| Données environnementales | |
| Plage de température | -40°C à +105°C |
Applications:
Le système d'interconnexion HSD a été spécialement conçu pour une utilisation sur le marché automobile, avec des applications telles que les caméras LVDS, les périphériques USB et les connexions IEEE 1394.Il possède des fonctionnalités avancées., comprenant des clés mécaniques, des mécanismes de verrouillage, un codage de couleur personnalisable et une taille compacte qui répond aux normes et aux exigences de l'industrie automobile mondiale.
Ce système d'interconnexion polyvalent ne se limite pas à l'automobile, mais trouve également des applications dans d'autres industries telles que les télécommunications et les télécommunications,spécifiquement dans les domaines des stations de base radio et de l'électronique d'infotainment numériqueEn outre, le système est également adapté aux réseaux symétriques numériques et est compatible avec divers protocoles populaires tels que l'USB 1.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) et GVIF.
Le code HSD:
Personnalisation:
Nous accueillons les demandes OEM et ODM, offrant des options personnalisables pour les types de câbles, les types de connecteurs et les longueurs de câbles.N'hésitez pas à nous contacter pour plus d'assistance..
Assistance et services:
- Les commandes OEM et ODM sont les bienvenues.
- Des échantillons gratuits sont disponibles; les clients n'ont qu'à payer les frais de messagerie.
- Nous offrons des solutions logistiques flexibles.
- Comptez sur nous pour une livraison rapide et un service exceptionnel.
