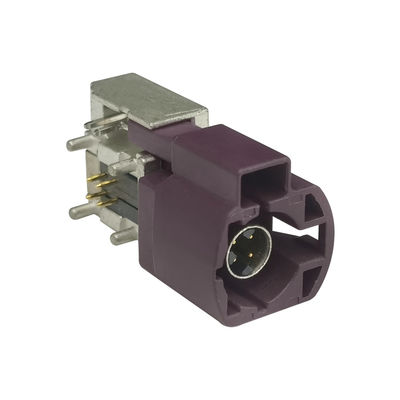

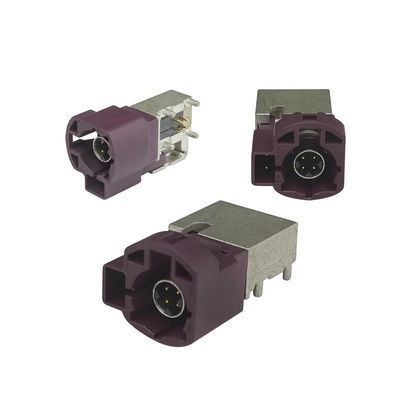

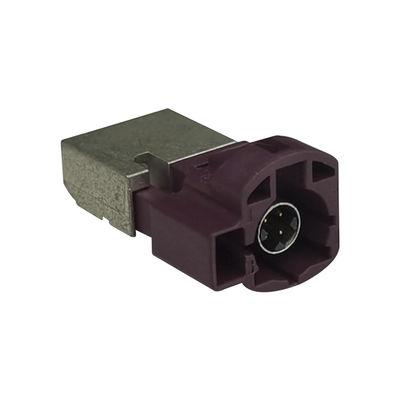

Connecteur FAKRA HSD type d'angle droit pour la télématique ou la navigation GPS
| Place of Origin | China |
|---|---|
| Nom de marque | LEADSIGN |
| Certification | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Prix | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| orientation | Type à angle droit | Plage de fréquences | DC à 6 GHz |
|---|---|---|---|
| Cycles d'accouplement | ≥ 25 | Voltage de fonctionnement | 60 V RMS |
| Nombre de postes | 4+2Pin | Impédance | 100Ω |
| Les services | L'ODM d'OEM acceptent | Nombre de pièces | 20 pièces |
| Mettre en évidence | Connecteur FAKRA HSD pour la télématique GPS,Connecteur FAKRA HSD à angle droit |
||
Description de produit
Description du produit:
L'industrie automobile utilise généralement des systèmes de connecteurs de données à grande vitesse tels que HSD+2, +4, +8 et HSD jusqu'à 6 GHz.
Le HSD est un système numérique haute performance spécialement conçu pour les signaux différentiels basse tension, offrant une protection contre le bruit croisé et les interférences externes.Ce système d'interconnexion entièrement blindé a une impédance de 100 Ω et utilise des câbles blindés à paire torsadée.
Avec ses options de clés mécaniques, de verrouillage, de codage des couleurs et de taille compacte, le système d'interconnexion HSD est idéal pour les caméras LVDS, les applications USB et IEEE 1394 sur le marché automobile.Il répond aux exigences strictes de l'industrie automobile mondiale pour les connexions de données à grande vitesse.
Caractéristiques:
- Blocage primaire et secondaire:Assure des connexions sécurisées avec un verrou principal et une protection supplémentaire contre les déconnexions accidentelles par un verrou secondaire.
- Force de retenue élevée du câble:Il fixe les câbles fermement, empêchant la déconnexion, ce qui est essentiel dans les environnements à fortes vibrations pour des opérations stables.
- Efficacité élevée du codage:Un codage efficace du boîtier en plastique minimise les erreurs, assurant une identification précise et fiable des connexions.
- Différents codes mécaniques et colorés:Diverses options de codage permettent la personnalisation, évitant ainsi la confusion avec des combinaisons uniques.
- Option de codage neutre:Connexion universelle et standardisée pour une compatibilité entre différentes applications.
- Caractéristiques du système HSD:Conforme aux normes mondiales pour les applications automobiles, il est doté d'une clé mécanique, d'un verrouillage pour la stabilité, d'options de code couleur et d'une taille minimale pour l'adhésion à la conception automobile.
- Conception compacte:Économie d'espace et conformité avec les restrictions de taille dans les conceptions automobiles pour une intégration polyvalente.
Caractéristiques du système HSD
Le système HSD est conçu avec plusieurs caractéristiques clés pour répondre aux exigences strictes de l'industrie automobile mondiale.
- Le clavier mécanique - assure que les connecteurs ne peuvent être couplés qu'avec leur homologue correspondant pour éviter toute connexion incompatible.
- Fermeture - fournit une connexion sûre et fiable qui résiste aux chocs et aux vibrations.
- Options de code de couleur - offre plusieurs options de codage de couleur pour une identification et un alignement faciles de plusieurs connexions.
- Taille minimale - conçue pour être compacte et économe en espace, ce qui la rend adaptée à diverses conceptions et mises en page de véhicules.
Paramètres techniques:
| Paramètres techniques | Les valeurs |
|---|---|
| Les orientations | Type d'angle droit |
| Type de montage | Montage de circuits imprimés/panneaux |
| Plage de fréquences | DC à 6 GHz |
| Impédance | 100Ω |
| Température de fonctionnement | -40°C à +105°C |
| Nombre de postes | 4+2Pin |
| Cycles d'accouplement | ≥ 25 |
| Applications | Applications de caméra LVDS, USB, etIEEE 1394 |
| Les services | Accepté OEM ODM |
| Principales caractéristiques | Connecteur coaxial, connecteurs automobiles, connecteurs de câbles automobiles, connecteur RF, connecteurs électriques automobiles |
Applications:
- Le système d'interconnexion HSD est spécialement conçu pour une utilisation sur le marché automobile, y compris des applications telles que les caméras LVDS, les connexions USB et IEEE 1394.
- Le système est compatible avec plusieurs versions USB, dont 1.0, 2.0, et 3.0.
- LVDS, ou signal différentiel basse tension, est un type de signal utilisé dans le système.
- Firewire, également connu sous le nom IEEE 1394, est un autre type de connexion pris en charge par le système HSD.
- Le système prend également en charge les connexions GVIF.
- En plus des applications automobiles, le système HSD est également couramment utilisé dans les industries des télécommunications, telles que les stations de base radio.
- Il est également largement utilisé dans l'électronique d'infotainment numérique.
- En outre, le système HSD est également capable de gérer des réseaux symétriques numériques.
Le code HSD:
Personnalisation:
Nous acceptonsOEM et ODMLes types de câbles personnalisés, les types de connecteurs et les longueurs de câbles sont disponibles. Nous serons heureux d'examiner vos besoins afin de fournir une solution efficace. N'hésitez pas à nous contacter.
Assistance et services:
- Acceptez les commandes OEM et ODM.
- Les échantillons sont gratuits, seul le client doit payer les frais de messagerie.
- Prise en charge de plusieurs méthodes logistiques.
- Un délai de livraison rapide et un service de première classe.
Nous contacter
Votre adresse électronique:Les informations suivantes sont fournies:
Site internet:Le projet a été financé par le Fonds de cohésion économique et sociale.
Si vous avez des questions sur nos produits ou si vous avez besoin d'un soutien technique ou d'un service, n'hésitez pas à nous contacter.Notre équipe sera heureuse de vous servir et de vous assurer que vous avez une bonne expérience lors de l'utilisation de nos produits.
Merci d'avoir choisi nos produits. Nous sommes impatients de vous servir.
